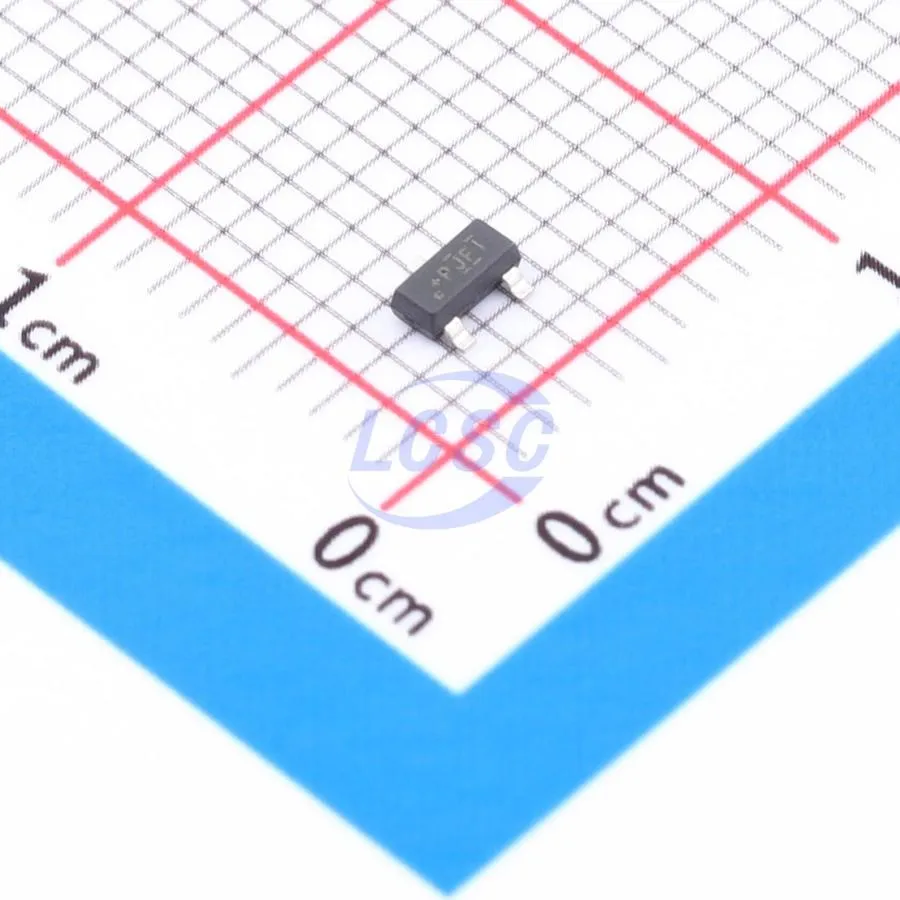

DRV5023FIEDBZRQ1
DRV5023FIEDBZRQ1 — автомобильный цифровой Hall-эффект unipolar switch Texas Instruments. При превышении порога BOP open-drain выход переходит в low и удерживается до снижения.
Характеристики
| Бренд | TI |
|---|---|
| Корпус | SOT23 |
| Датакод | 22+ |
| Vin | 2.7–38 V |
| Выход | Open-drain, 30 mA sink |
Описание
DRV5023FIEDBZRQ1 — автомобильный цифровой Hall-эффект unipolar switch Texas Instruments. При превышении порога BOP open-drain выход переходит в low и удерживается до снижения поля ниже BRP. Питание 2.7–38 V без внешнего LDO, ток стока выхода до 30 mA, защита от обратной полярности (до −22 V), load dump и КЗ выхода. Маркировка FI — инверсный выход и порог семейства FA/FI (типично BOP/BRP порядка 3.5 / 2 mT по таблице номенклатуры); суффикс E — grade 0, ambient до +150 °C; DBZR — SOT-23 (DBZ), large T&R. Применение: концевики, положение крышек/педалей, HMI в авто. Сверять полярность магнита и порог FI по datasheet перед разводкой.
Оригинальное название: DRV5023FIEDBZRQ1
Маркировка: DRV5023FIEDBZRQ1
Практика выбора и поставки
Перед заказом фиксируем полный код DRV5023FIEDBZRQ1, корпус SOT23 и датакод партии 22+. Пороги уточнять в Device Nomenclature datasheet для FI. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.
Даташит семейства открывается по ссылке даташит DRV5023FIEDBZRQ1 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.
Полная таблица параметров
| Параметр | Заявленное значение |
|---|---|
| Vin | 2.7–38 V |
| Выход | Open-drain, 30 mA sink |
| Вариант | FI (inverse) + E (grade 0, to +150 °C) |
| Корпус | SOT-23 (DBZ), large T&R |
| BOP/BRP (FA/FI typ.) | ≈3.5 / 2 mT |
Что проверить при приёмке партии
- Полную маркировку DRV5023FIEDBZRQ1, без соседних суффиксов.
- Корпус SOT23 и заявленный датакод партии.
- Целостность выводов и отсутствие следов перемаркировки.
- Упаковку (лента или tray) и сопроводительный лист партии.
Частые вопросы
Что нужно, чтобы посчитать партию?
Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.
Можно ли заменить соседним артикулом?
Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.
Как оформить поставку?
Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
Карточка: DRV5023FIEDBZRQ1. Раздел: электронные компоненты.
Смежные артикулы: 6PAIC3109TWRHMRQ1 74CBTLV1G125DBVRQ1 ADC081C021CIMM/NOPB ADC081C027CIMK/NOPB.
