B82789C104N2

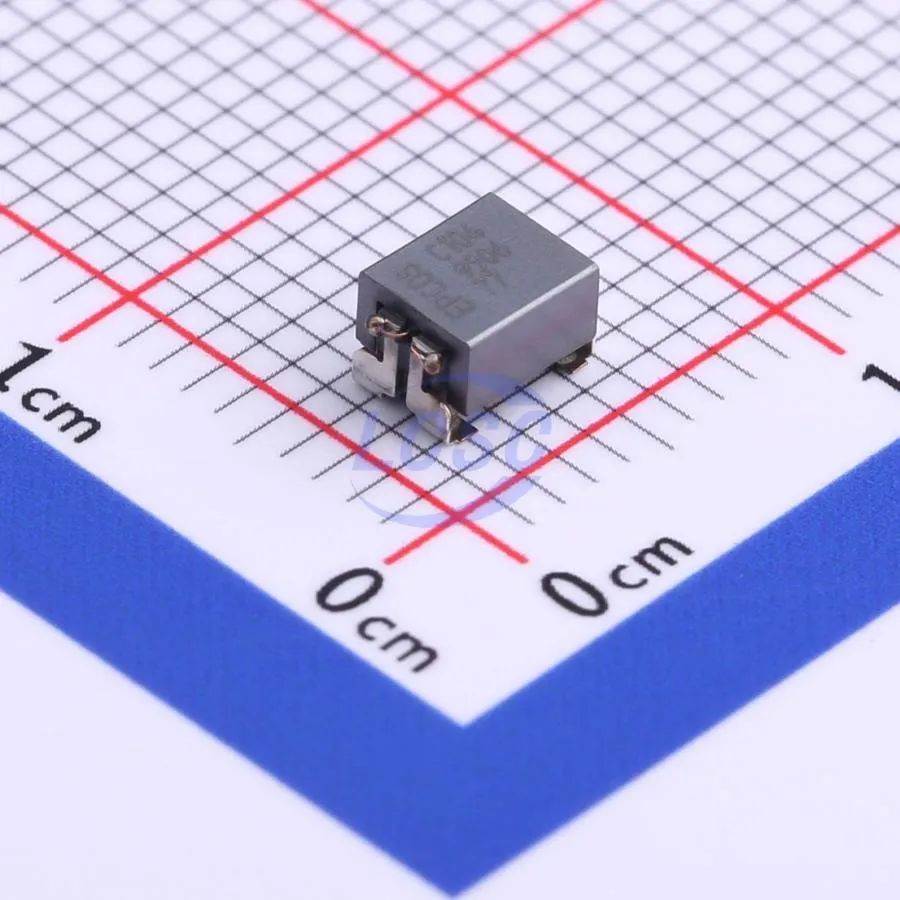

B82789C104N2 — B82789C0104N002 (сокращённо B82789C104N2) — current-compensated double choke серии B82789C0: ферритовый I-сердечник, эмалированный медный провод, обмотки приварены к выводам, намотка bifilar. Именно bifilar-конструкция (префикс C) рассчитана на подавление асимметричных (common-mode) наводок, в то время как полезный дифференциальный сигнал данных до нескольких МГц проходит с минимальным влиянием. Для задач, где нужно дополнительно резать высокочастотную часть симметричного сигнала, в той же SIMDAD-линейке есть секторная намотка S0 с существенно большей паразитной/рассеянной индуктивностью — это уже другой EMC-профиль, не «тот же дроссель с другой маркировкой». По электрическим данным на вариант 100 µH: номинальная индуктивность на обмотку 100 µH (измерение 100 kHz, 0.1 mA, +20 °C), допуск индуктивности −30/+50 %, типичная Lstray около 0.25 µH, номинальный ток 150 mA (привязка к 50 Hz и rated temperature), максимальное сопротивление обмотки 1500 mΩ при +20 °C. Номинальное напряжение 42 V AC (50/60 Hz) / 80 V DC; испытательное напряжение линия–линия 250 V DC, 2 s. Климатическая категория для исполнения N: 55/125/56; рабочий диапазон смонтированного изделия −55…+125 °C; rated temperature TR = +85 °C. При температуре выше TR нужно пользоваться кривыми derating тока из datasheet — иначе тепловой запас по обмотке/сердечнику будет исчерпан раньше паспортного IR. Масса около 0.16 g, поставка — blister tape 12 mm на катушке Ø 330 mm, обычно 2500 шт./reel. Выводы лужёные (Ni/Ag/Sn на базе CuSn6) под бессвинцовый reflow по JEDEC J-STD-020; для золочёных терминалов допускается conductive adhesion. Маркировка на корпусе включает производителя, код типа намотки, значение L (в nH), дату и фрагмент производственного заказа — при входном контроле сверять с этикеткой ленты и полным ordering code, а не только с укороченным «C104N2» из прайса.

Оригинальное название: Current-compensated CMC, bifilar (signal line) B82789C104N2

Маркировка: B82789C104N2

Практика выбора и поставки

Перед заказом фиксируем полный код B82789C104N2, корпус SMD → SIMDAD **1812** (горизонтальный 4 L-Lead, ≈5.2×3.2×≤3.0 mm) и датакод партии 22+. В тексте карточки не ссылаемся на «каталог/скрин» — только на заявленные параметры и datasheet серии. Укороченный MPN прайса всегда трассировать к **B82789C0104N002** при заказе и маркировке. Параметры ниже — заявленные для этой маркировки. Перед разводкой сверяют Absolute Maximum и Recommended Operating Conditions в даташите именно этого ordering code.

Даташит семейства открывается по ссылке даташит B82789C104N2 (PDF). Перед заказом сверяем маркировку, корпус, датакод и упаковку со спецификацией платы.

Полная таблица параметров

Что проверить при приёмке партии

1. Полную маркировку B82789C104N2, без соседних суффиксов.
2. Корпус SMD → SIMDAD **1812** (горизонтальный 4 L-Lead, ≈5.2×3.2×≤3.0 mm) и заявленный датакод партии.
3. Целостность выводов и отсутствие следов перемаркировки.
4. Упаковку (лента или tray) и сопроводительный лист партии.

Частые вопросы

Что нужно, чтобы посчитать партию?

Полный артикул, корпус, датакод и объём. По ним считаем срок и стоимость поставки.

Можно ли заменить соседним артикулом?

Нет, без сверки суффиксов корпуса, напряжения, температурного индекса и посадочного места. Заказывают полный ordering code.

Как оформить поставку?

Сначала фиксируют артикул, корпус, датакод и объём, затем проверку и маршрут. Доступны поиск и проверка поставщика, доставка и таможенное оформление.
