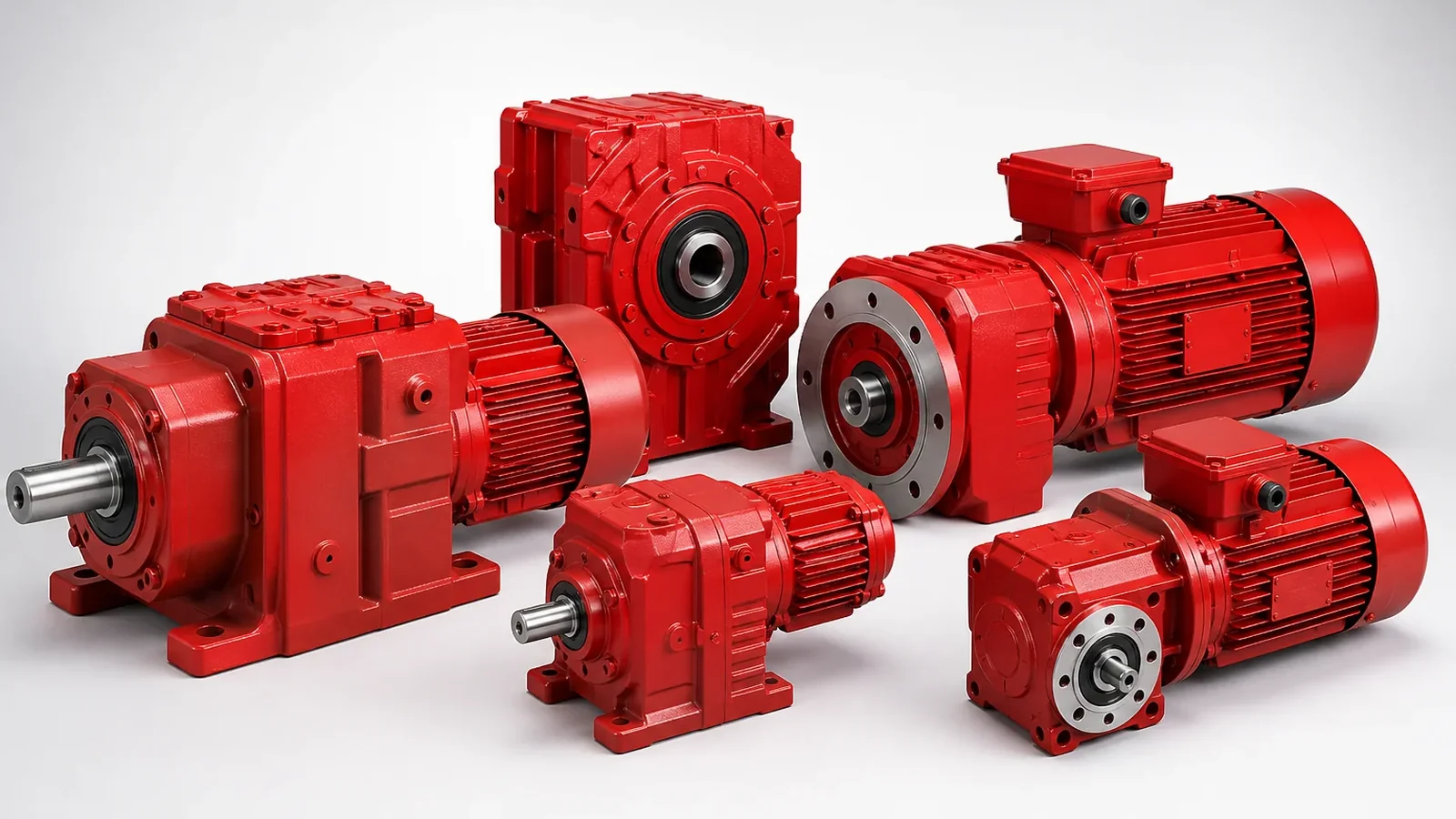

Типы промышленных редукторов
Сравнение цилиндрических, конических, червячных и циклоидных редукторов для цеха.
Промышленный редуктор выбирают по схеме валов, требуемому передаточному числу и запасу момента. Ниже — четыре базовых семейства, которые закрывают большинство запросов на импорт привода.
Цилиндрические соосные и параллельные
JR — соосная схема, i до 289,74, момент до 18 000 Н·м. JF — параллельные валы при тех же порядках момента, удобен в плотной компоновке.
Конические
JK передаёт момент между пересекающимися осями, до 50 000 Н·м, выход A / B / A+B.
Червячные
JS: самоторможение, i до 244,74, мощность до 22 кВт — ниша компактных приводов с удержанием нагрузки.
Циклоидные и замена посадок
X/B/8000 дают i до 650 000. Если нужны те же посадки, но зубчатая схема — JRW/RL.
Частые вопросы
Что ставить на конвейер?
Чаще JR или JF; при повороте оси — JK. Разбор — в статье о конвейере.
Общий алгоритм — как выбрать мотор-редуктор. Поставка под ключ.
