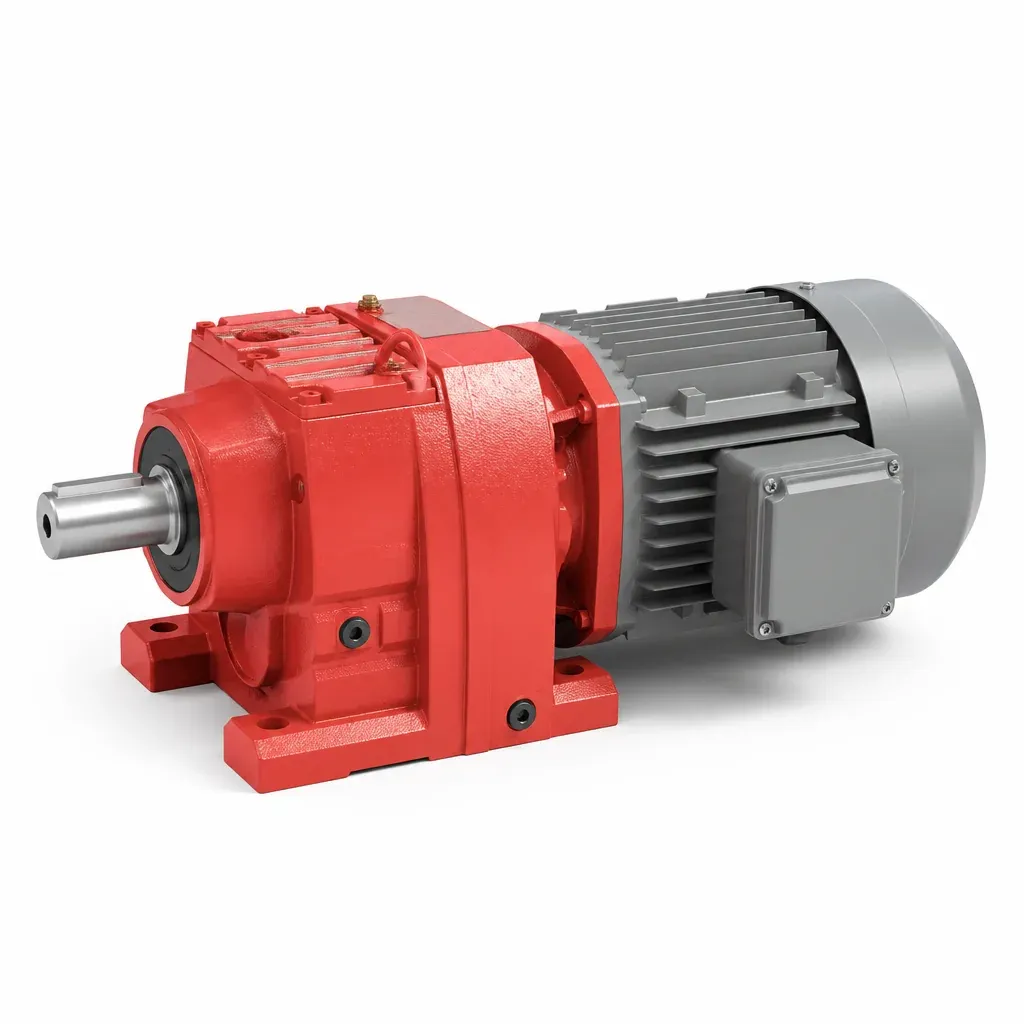

Цилиндрический соосный редуктор JR
Соосный цилиндрический редуктор JR37–177: i 3,83–289,74, 0,18–160 кВт, до 18 000 Н·м.
Характеристики
| Серия | JR |
|---|---|
| Типоразмеры | JR37–177 |
| Передаточное число | 3,83–289,74 |
| Мощность | 0,18–160 кВт |
| Момент | до 18 000 Н·м |
| Монтаж | лапы / фланец / входной вал |
| Цена | По запросу |
Описание
Соосный цилиндрический редуктор с твёрдой поверхностью зуба для общепромышленных приводов. Линейка закрывает типоразмеры от JR37 до JR177: передаточные числа делятся мелко, допускается высокая осевая и радиальная нагрузка, вибрация низкая. Комбинируется с другими редукторами, когда нужно ещё большее передаточное число и более низкая выходная частота вращения.
Оригинальное название: Цилиндрический редуктор с твёрдой поверхностью зуба серии JR
Маркировка моделей: JR37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 137 / 147 / 167 / 177
Полная таблица параметров
| Параметр | Значение |
|---|---|
| Типоразмеры | JR37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 137 / 147 / 167 / 177 |
| Передаточное число | 3,83 – 289,74 |
| Входная мощность | 0,18 – 160 кВт |
| Выходной момент | до 18 000 Н·м |
| Монтаж | на лапах; фланцевый; с входным валом |
Когда выбирают JR
Соосная схема удобна для конвейеров, мешалок, упаковочных и технологических линий, где валы двигателя и нагрузки на одной оси. Перед заказом фиксируем типоразмер, передаточное число, мощность, схему монтажа и тип выходного вала.
Что проверить до отгрузки
- Маркировку JR и номер типоразмера на табличке.
- Фактическое передаточное число и направление вращения.
- Исполнение монтажа (лапы / фланец / входной вал).
- Соответствие мощности двигателя диапазону 0,18–160 кВт для выбранного корпуса.
- Момент на выходе и запас по нагрузке относительно 18 000 Н·м для крупных типоразмеров.
Подбор типоразмера — в руководстве по JR. Общий выбор привода — в статье о мотор-редукторах. Организуем проверку поставщика, доставку и таможенное оформление.
