Модульное устройство уборочного робота C20
Русская схема пяти модулей C20, порядок обслуживания, приёмка и перечень документов для поставки.
Уборочный робот C20 построен из съёмных рабочих узлов. Такая конструкция упрощает ежедневную промывку, замену расходных частей и поиск неисправности: сотрудник обслуживает отдельный бак или модуль, а не разбирает весь корпус.

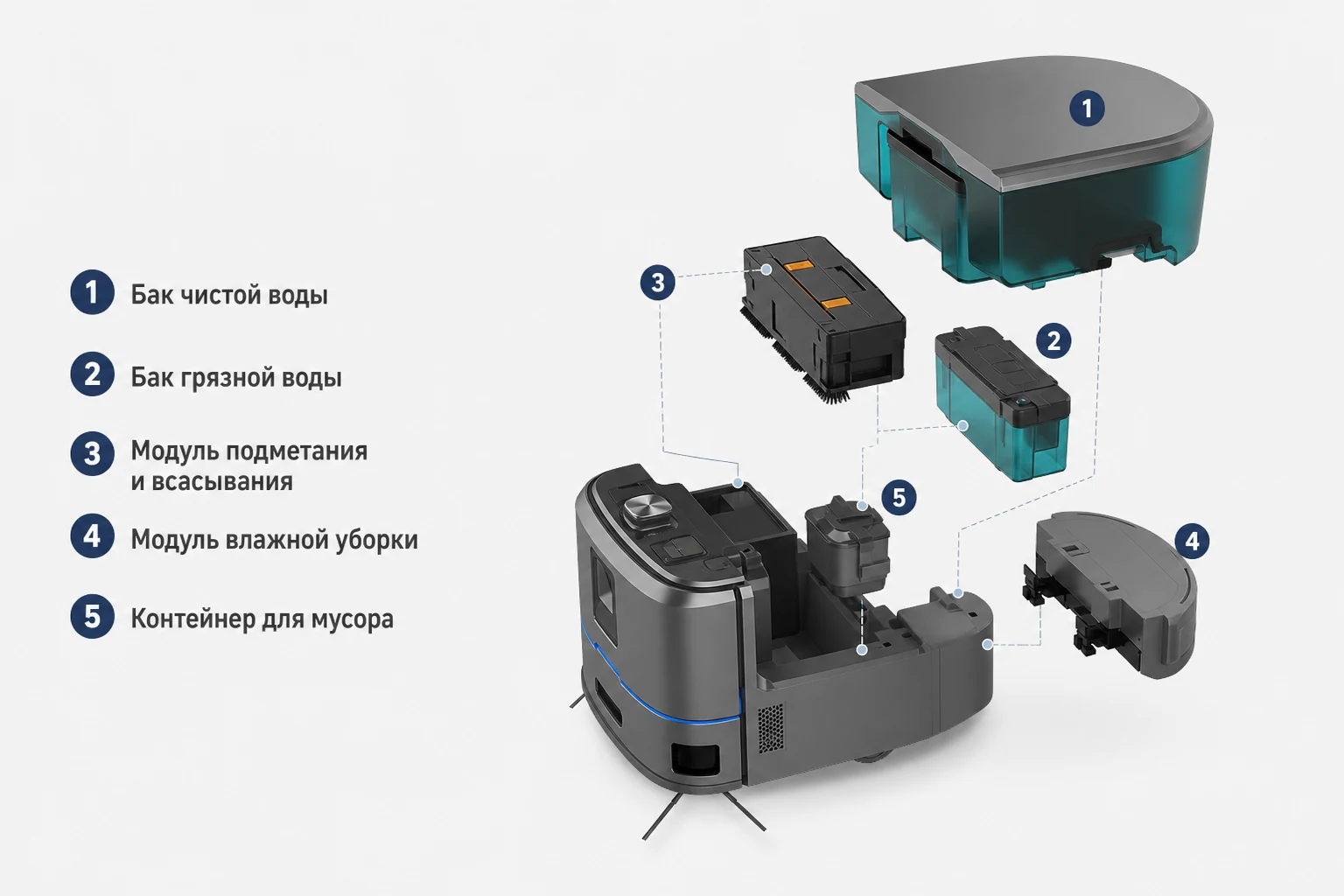

Как читать схему
Композиция повторяет модульное представление из каталога: основной корпус расположен внизу, а пять снимаемых частей разнесены вокруг него и связаны направляющими линиями. Подписи переведены на русский язык.
- Бак чистой воды. Хранит воду или разрешённый рабочий раствор до подачи на влажный модуль. Каталожная ёмкость — 7 л.
- Бак грязной воды. Принимает собранную жидкость отдельно от чистой. Ёмкость — 5 л.
- Модуль подметания и всасывания. Поднимает сухой мусор щётками и направляет его в отдельный контейнер.
- Модуль влажной уборки. Обрабатывает пол после сбора сухого мусора; снимается для промывки и осмотра рабочих элементов.
- Контейнер для мусора. Собирает сухие частицы; объём по каталогу — 660 мл.
Почему сухой и влажный контуры разделены
Сухой мусор не должен попадать в водяной тракт, а грязная вода — возвращаться на покрытие. Раздельные ёмкости и рабочие узлы облегчают санитарную обработку и помогают контролировать качество результата. Перед использованием химии необходимо получить у поставщика перечень разрешённых составов: агрессивное средство может повредить уплотнения или датчики уровня.
Ежедневное обслуживание
| Узел | После задания | Периодический контроль |
|---|---|---|
| Бак чистой воды | Слить остаток, промыть и оставить открытым для просушки. | Осмотреть крышку, фильтр, уплотнения и подающий тракт. |
| Бак грязной воды | Опорожнить, промыть внутренние поверхности и датчики. | Проверить запах, налёт, клапаны и герметичность. |
| Подметающий и всасывающий узел | Удалить волосы, нити и намотавшийся мусор. | Оценить износ щёток, фильтра, каналов и привода. |
| Влажный модуль | Промыть рабочую часть и убрать налипшие частицы. | Проверить равномерность подачи воды и износ расходника. |
| Контейнер 660 мл | Опорожнить и очистить без повреждения фильтрующих частей. | Осмотреть защёлки, посадочное место и уплотнение. |
Самостоятельная зарядка и продолжение задания
Каталог заявляет автоматическую зарядку, самоочистку и возврат к прерванному маршруту. До контракта нужно уточнить, какая станция входит в комплект, какие операции она выполняет без участия человека и какие подключения требуются. Слово «самоочистка» не означает полное санитарное обслуживание баков и щёток: регламент ручной промывки всё равно необходим.
Навигационная часть
Система измеряет окружение на расстоянии до 25 м с заявленной точностью датчика 3 мм и использует 160 точек обнаружения препятствий. На практике безопасность подтверждают испытанием на реальном объекте. Особое внимание уделяют лестницам, стеклу, зеркалам, тёмным покрытиям, низким препятствиям и движущимся людям.
Что запросить у поставщика в Китае
- взрывную схему, каталог запасных частей и регламент обслуживания;
- точный состав поставки, включая зарядную и обслуживающую станцию;
- перечень щёток, скребков, фильтров и рекомендуемый запас на год;
- руководство по воде и моющим средствам;
- условия доступа к программному управлению и обновлениям;
- паспорт батареи, транспортные документы и маркировку упаковки.
Приёмочные испытания
- Проверить целостность всех пяти модулей и отсутствие протечек.
- Запустить сухой и влажный режимы на контрольном участке.
- Убедиться, что робот видит препятствия и возвращается на станцию.
- Прервать задание и проверить продолжение с сохранённой точки.
- Сопоставить серийные номера, программную учётную запись и комплект расходников со спецификацией.
Полная карточка модели: KEENON KLEENBOT C20. Перед выбором прочитайте руководство по оценке помещения. Организуем проверку поставщика, доставку и таможенное оформление.
Частые вопросы
Можно ли мыть все модули струёй воды?
Нет, пока это прямо не разрешено инструкцией. Электрические соединения и приводы нельзя подвергать произвольной мойке.
Что означает самоочистка?
Точный набор операций зависит от станции и комплектации. До закупки его фиксируют в техническом приложении к договору.
Почему контейнер для мусора меньше баков?
Он рассчитан на пыль и мелкий сухой мусор, тогда как основная влажная обработка использует отдельные водяные ёмкости. Частота опорожнения зависит от объекта.
