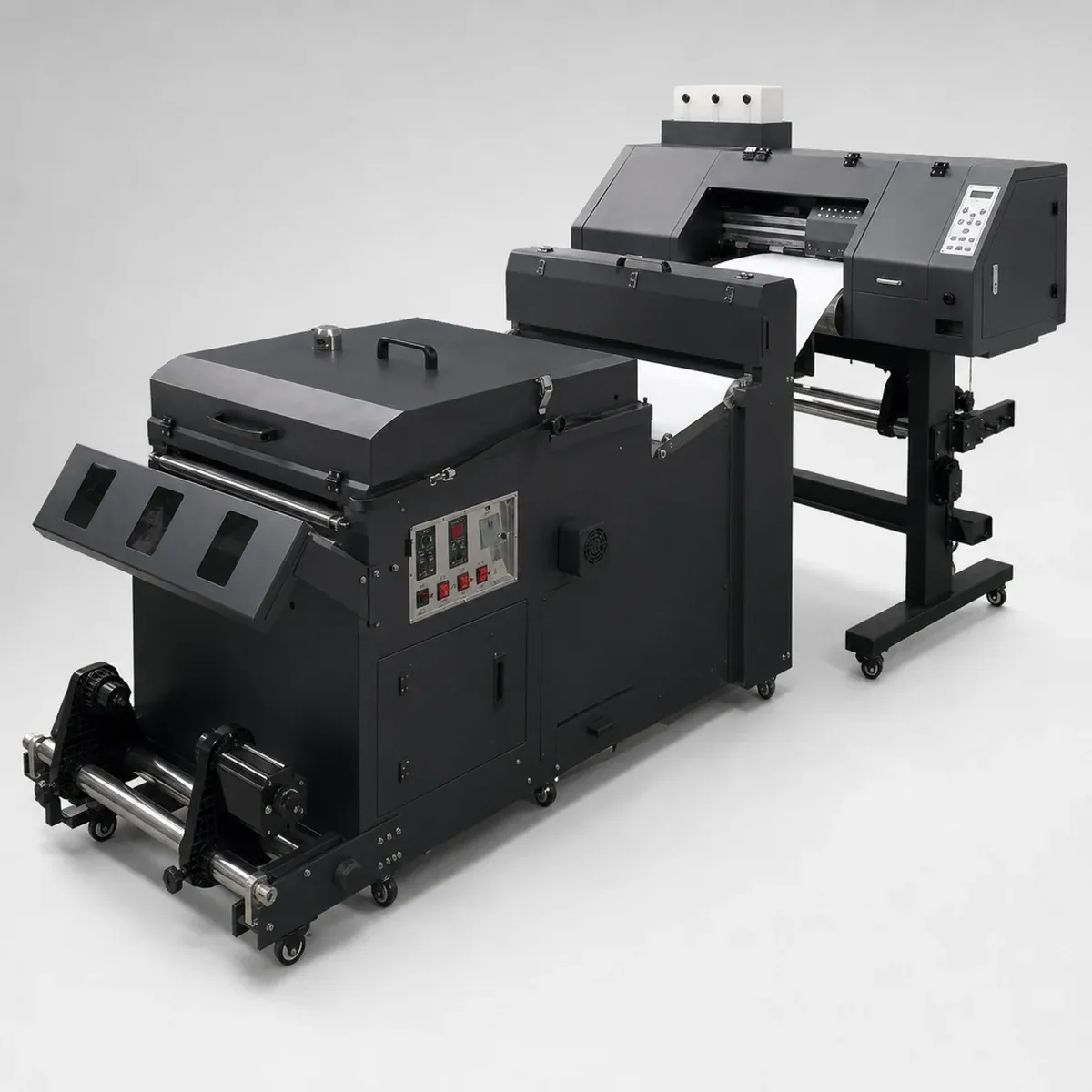

Линия печати на плёнку YH-700DTF
Комплект шириной 600 мм: печатный модуль с двумя головками и установка нанесения порошка. Параметры подтверждаем по спецификации партии.
Характеристики
| Маркировка | YH-700DTF Printer |
|---|---|
| Печатный модуль | YH-700 Printer |
| Установка порошка | YH-Powder shaking machine |
| Ширина печати | 600 мм |
| Головки | 2 × Epson XP600; i3200 по запросу |
| Цвета | CMYK + белый |
| Разрешение | 1440 точек на дюйм |
| Габариты принтера | 179 × 72 × 63 см |
| Габариты установки порошка | 136 × 96 × 120 см |
| Мощность установки порошка | 5 кВт |
| Цена | По запросу |
Описание
YH-700DTF — линия прямой печати на плёнку для изготовления переводных изображений на текстиль и смежные изделия. Комплект включает печатный модуль и отдельная установка нанесения и закрепления порошка. Перед заказом фиксируем состав поставки, напряжение, запасные части и условия приёмки.
Оригинальное название комплекта: YH-700DTF Printer
Маркировка печатного модуля: YH-700 Printer
Маркировка установки порошка: YH-Powder shaking machine
Производитель по открытым карточкам линейки: Yinghe
Ширина печати — 600 мм. Цветовой набор — CMYK + белый. Материал — плёнка ПЭТ, чернила — пигментные. Разрешение — 1440 точек на дюйм. Программа растрирования — Maintop.
Полная таблица параметров печатного модуля
| Параметр | Значение | Комментарий для закупки |
|---|---|---|
| Модель | YH-700 Printer | Сохранить в спецификации и на табличке оборудования. |
| Печатные головки | 2 шт. Epson XP600; i3200 — по запросу | Тип головок и наличие i3200 подтверждать в договоре. |
| Скорость печати | Набор 1: 4 прохода / 7 м; 6 проходов / 5 м; 8 проходов / 3 м. Набор 2: 4 прохода / 12 м; 6 проходов / 8 м; 8 проходов / 6 м | Единица измерения записана как «м». Уточнить у поставщика, идёт ли речь о погонных метрах плёнки в час. |
| Цвета | CMYK + белый | Схему каналов и объём белого канала сверить по партии. |
| Программа растрирования | Maintop | Версию, язык интерфейса и лицензию фиксировать отдельно. |
| Разрешение | 1440 точек на дюйм | Фактический режим зависит от числа проходов. |
| Габариты | 179 × 72 × 63 см | Заявлены 179 × 72 × 63 см; у близких исполнений встречаются и другие габариты — перед отгрузкой сверить табличку и упаковочный лист. |
| Операционные системы | Windows XP, Windows 7, Windows 10, Windows 11 | Подтвердить поддерживаемую разрядность и драйвер. |
| Ширина печати | 600 мм | Рабочая ширина, а не ширина рулона без полей. |
| Тип чернил | Пигментные | Совместимость чернил и плёнки проверять на образце. |
| Материал | Плёнка ПЭТ | Толщину и покрытие плёнки не указываем без подтверждения. |
| Питание | Переменный ток 110 / 220 В ±10 %, 60 Гц, 5 кВт | Частоту 50 Гц и вилку для РФ согласовать отдельно. |
| Нагрев | Три зоны: до печати, во время печати, после печати; раздельное управление | Диапазоны температур зон не приведены. |
| Форматы файлов | BMP, TIF, JPG, PDF | Цветовой профиль и подготовка макета — отдельный регламент. |
| Условия работы | Температура 20–28 °C; влажность 40–70 % | Контроль климата влияет на белый канал и сушку. |
Полная таблица параметров установки нанесения порошка
| Параметр | Значение | Комментарий для закупки |
|---|---|---|
| Модель | YH-Powder shaking machine | Проверить, входит ли в комплект или поставляется отдельно. |
| Температура | 0–400 °C, регулируемая | Рабочий режим для конкретной плёнки и порошка задаётся пробой. |
| Скорость | 40 м/ч | Согласовать с выбранным режимом печати. |
| Мощность | 5 кВт | Суммарную нагрузку линии считать вместе с принтером. |
| Шум | Средний уровень 30 дБ | Метод измерения не указан. |
| Питание | 220 В, 60 Гц | Для сети 50 Гц нужна письменная совместимость. |
| Габариты | 136 × 96 × 120 см | Учесть проход к месту установки и вентиляцию. |
Что даёт такая линия
Печать выполняется на плёнку, затем порошок наносится и закрепляется нагревом. Готовый перевод переносится на изделие термопрессом. Температура и время переноса не приведены, адгезию после стирок и расход чернил: эти данные запрашиваем у поставщика и проверяем на образцах тканей.
Что проверяем до отгрузки
- Таблички YH-700 Printer и YH-Powder shaking machine, серийные номера и состав ящиков.
- Тип головок: две Epson XP600 либо согласованный вариант с i3200.
- Работу трёх зон нагрева и подачу плёнки без перекоса.
- Печать цветовых каналов и белого канала на контрольной плёнке.
- Нанесение порошка, закрепление и отсутствие осыпания на контрольном участке.
- Запуск программы Maintop, список драйверов и резервную копию настроек.
- Запас головок, чернил, плёнки, порошка, уплотнений и фильтров по перечню.
- Упаковку, крепление подвижных частей и маркировку центра тяжести.
Что нужно уточнить перед заказом
Нет цены, минимальной партии, срока изготовления, массы печатного модуля YH-700, расхода чернил, температуры термопереноса, перечня запасных частей и сертификатов. Нельзя подставлять цифры со сторонних объявлений: отсутствующие параметры включаем в технический запрос.
Устройство линии разобрано в руководстве по YH-700DTF, установка порошка — в отдельной статье. Компактная линия 300 мм — в карточке YH-A3. Организуем проверку поставщика, доставку и таможенное оформление.
