Схема солнечной системы для дома и объекта
Как связаны сеть, генератор, панели, инвертор, батареи и нагрузки: схема, таблица 4,2 / 6,2 кВт и позиции каталога.

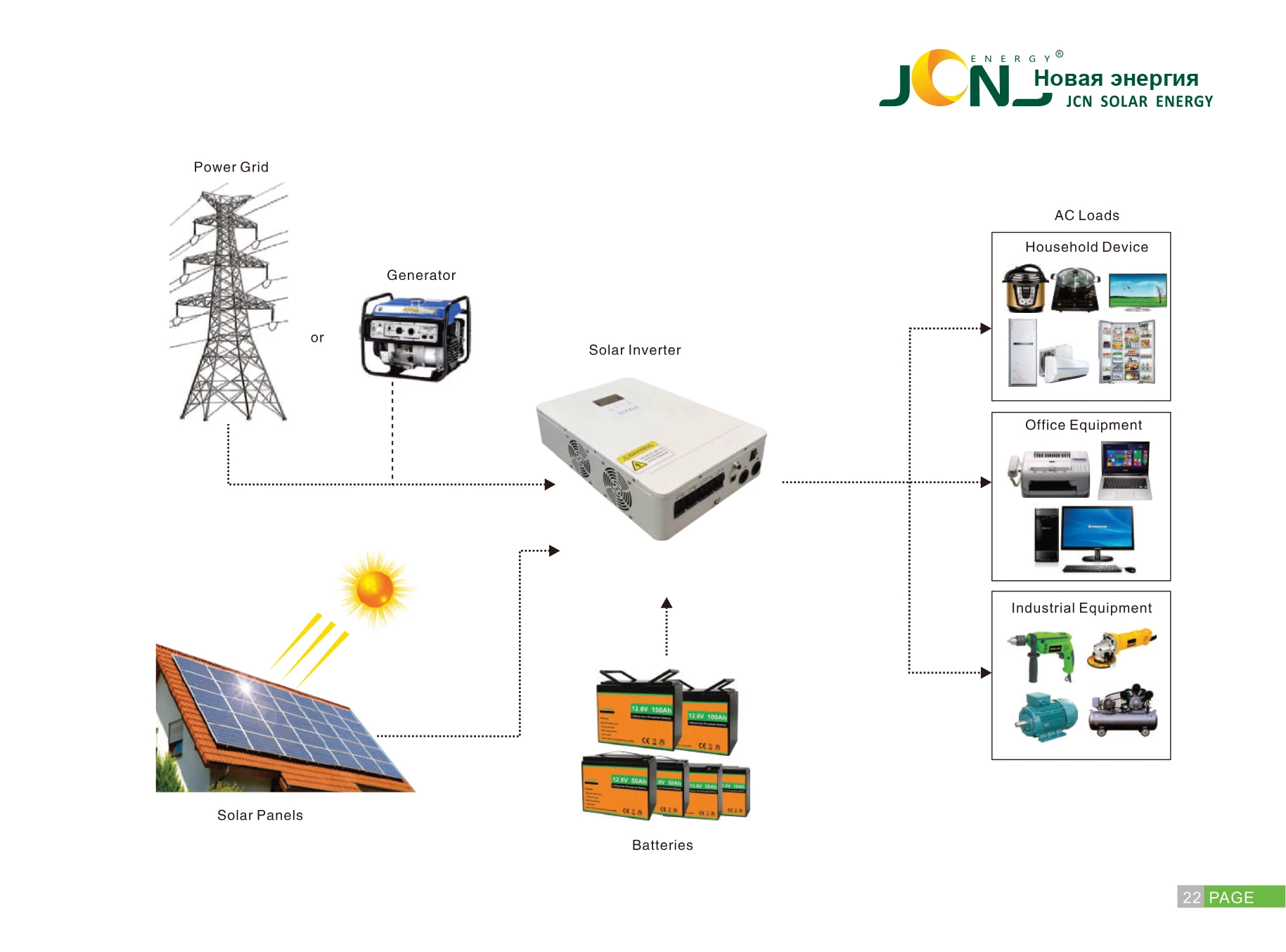

Ниже — рабочая схема, как связаны сеть, генератор, панели, инвертор, батареи и нагрузки. По ней удобно брифровать поставщика в Китае и сверять комплектность партии: что закупаем отдельно (модули, инвертор, накопитель), а что приходит в модульной башне.
Как читать схему
В центре — солнечный инвертор: преобразует постоянный ток панелей и батареи в переменный ток для потребителей, умеет работать с сетью и (при наличии) с генератором.
Слева — источники. Центральная электросеть даёт приоритетный или резервный вход. Генератор подключают, когда сети нет или она нестабильна. Солнечные панели — основной «топливный» вход в светлое время суток; их ток и напряжение должны попадать в окно контроллера инвертора.
Снизу — аккумуляторные батареи. Стрелки двусторонние: днём инвертор заряжает батареи от панелей (и при необходимости от сети), ночью или в пик батареи отдают энергию в инвертор. В модульной башне слои батареи наращивают параллельно.
Справа — потребители переменного тока. Бытовые приборы (холодильник, стирка, кухня), офисная техника и промышленное оборудование (насосы, компрессоры, инструмент) требуют разной пусковой мощности — её сверяют с номиналом и ударной мощностью инвертора.
Потоки энергии простыми словами
- Панели → инвертор → нагрузки (прямое питание днём).
- Панели → инвертор → батареи (заряд).
- Батареи → инвертор → нагрузки (автономный режим).
- Сеть или генератор → инвертор → нагрузки и/или заряд батарей (резерв и приоритетные режимы).
Режимы «приоритет сети / панелей / батареи» настраивают под тариф и профиль объекта — это видно в паспорте линейки модульного накопителя 5–20 кВт.
Что брать на витрине Нисмерии
- Модульная система накопления 5–20 кВт — башня инвертор + батареи.
- Инвертор 4,2 кВт и 6,2 кВт — отдельные настенные блоки.
- Фотомодули, настенные системы, автономные комплекты.
Сравнение инверторов 4,2 и 6,2 кВт (по каталогу)
| Параметр | 4,2 кВт | 6,2 кВт |
|---|---|---|
| Номинальная мощность | 4200 Вт | 6200 Вт |
| Форма сигнала | Чистая синусоида | Чистая синусоида |
| Выход | 230 В ± 5 %, 50 Гц | 230 В ± 5 %, 50 Гц |
| Пиковый КПД | 93 % | 93 % |
| Ударная мощность | До 2× номинала ≈ 5 с | До 2× номинала ≈ 5 с |
| Вход постоянного тока | 24 В | 48 В |
| Макс. массив панелей | 5500 Вт | 6500 Вт |
| Диапазон контроллера | 120–450 В; холостой ход до 500 В | 120–450 В; холостой ход до 500 В |
| Ток заряда от сети | 100 А | 120 А |
| КПД пост. → перем. | Около 97 % | Около 97 % |
| Габариты | ≈ 100×300×450 мм | ≈ 100×300×450 мм |
| Масса нетто | ≈ 9,5 кг | ≈ 9,7 кг |
Маркировки листа каталога (для сверки со складом завода): INVERTER MODEL: 4.2KW и INVERTER MODEL: 6.2KW / семейство 6200W PHOTOVOLTAIC INVERTER — не путать с названием на витрине Нисмерии.
Как закупаем
Бриф → поиск и выкуп → сверка паспорта с таблицей → образец при новой связке → партия → доставка и таможня. Ориентир по фрахту — калькулятор.
Частые вопросы
Можно ли собрать систему только из инвертора и панелей без батареи?
Да, если режим и объект это допускают. Для ночного резерва батарея обязательна — смотрите модульный накопитель или настенные системы.
Генератор обязателен?
Нет. На схеме он — опция для объектов без стабильной сети. В спецификации партии фиксируем, нужен ли вход генератора.
Есть ли цена на сайте?
Нет — «по запросу»: калибр, объём, упаковка и маршрут.
